德國RESATRON光電編碼器

類別：電子元器件日期：2020-05-29

我要分享

RESATRON-德國RESATRON光電編碼器RESATRON

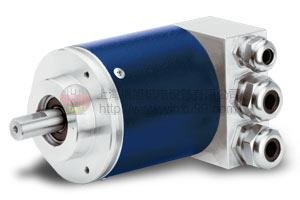

        德國RESATRON光電編碼器，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用*多的傳感器，德國RESATRON編碼器是由光柵盤和光電檢測裝置組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于德國RESATRON編碼器與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二*管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理:通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向. 編碼器具備良好的使用性能，在角度測量、位移測量時抗干擾能力很強，并具有穩定可靠的輸出脈沖信號，且該脈沖信號經計數后可得到被測量的數字信號。因此，我們?cè)谘兄破?chē)駕駛模擬器時，對方向盤旋轉角度的測量選用EPC－755A光電編碼器作為傳感器，其輸出電路選用集電*開路型，輸出分辨率選用360個脈沖/圈，考慮到汽車方向盤轉動是雙向的，既可順時針旋轉，也可逆時針旋轉，需要對編碼器的輸出信號鑒相后才能計數。德國RESATRON編碼器實際使用的鑒相與雙向計數電路，鑒相電路用1個D觸發器和2個與非門組成，計數電路用3片74LS193組成。RESATRON-德國RESATRON光電編碼器RESATRON

        光電編碼器，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用*多的傳感器，光電編碼器是由光柵盤和光電檢測裝置組成。根據檢測原理，編碼器可分為光學式、磁式、感應式和電容式。根據其刻度方法及信號輸出形式，可分為增量式、**式以及混合式三種光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二*管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。RESATRON-德國RESATRON光電編碼器RESATRON

    根據檢測原理，編碼器可分為光學式、磁式、感應式和電容式。根據其刻度方法及信號輸出形式，可分為增量式、**式以及混合式三種。光電編碼器是一種集光、機、電為一體的數字檢測裝置，它是一種通過光電轉換，將輸至軸上的機械、幾何位移量轉換成脈沖或數字量的傳感器，它主要用于速度或位置（角度）的檢測。具有精度高、響應快、抗干擾能力強、性能穩定可靠等顯著的優點。按結構形式可分為直線式編碼器和旋轉式編碼器兩種類型。Renishaw磁編碼器

型號列舉：
RSP02 58-13+12-3-B-W1-DS、RSW10、RSW10+RSP02 58-13+12-3-B-W1-DS、RSW30-、RSW20-、210704764、RSC 58-13+12-P-3-W1-US、RSB 58C 13+12-3-4-CAN-W1N-DS、RSP02 58DP+R5W、RS-BSK 411660、RSR58-、RSG10C-、RSG10C-13+12-P-3-V1-2SS、RSG10-、RSG10R-、RSG10R-10000-Y-3-S-V1-SS、RSG10T-、RSG10T13+1-G-V1-SS-H、RSM58-、RSM58-13+12-G-3-V6-RSG……

   德國RESATRON主要產品：編碼器、RESATRON碼盤、RESATRON拉線盒、RESATRON伺服系統、RESATRON伺服電機、RESATRON測速電機、RESATRON電機。

RESATRON-德國RESATRON光電編碼器RESATRON
